產品介紹

球磨機是物料被破碎之后，再進行粉碎的關鍵設備，適用于各種礦石、金銀銅鐵各種金屬選礦、水泥、化肥、硅酸鹽制品、耐火材料、玻璃等物料的粉碎。

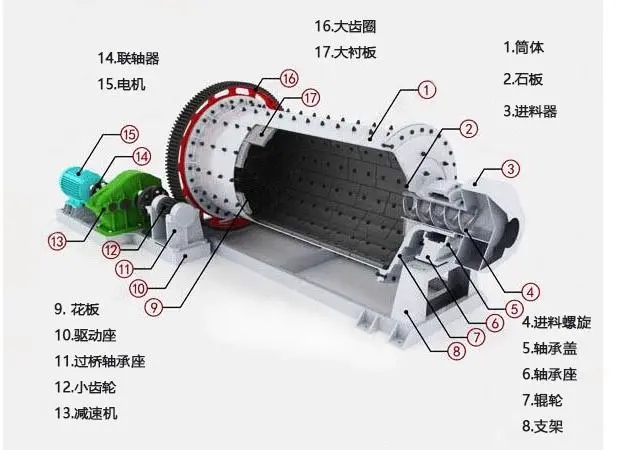

球磨機是由筒體、石板、進料器、進料螺旋、軸承蓋、軸承座、輥輪、支架、花板、驅動座、過橋軸承座、小齒輪、減速機、聯軸器、電機、大齒輪、大襯板等主要部分組成。

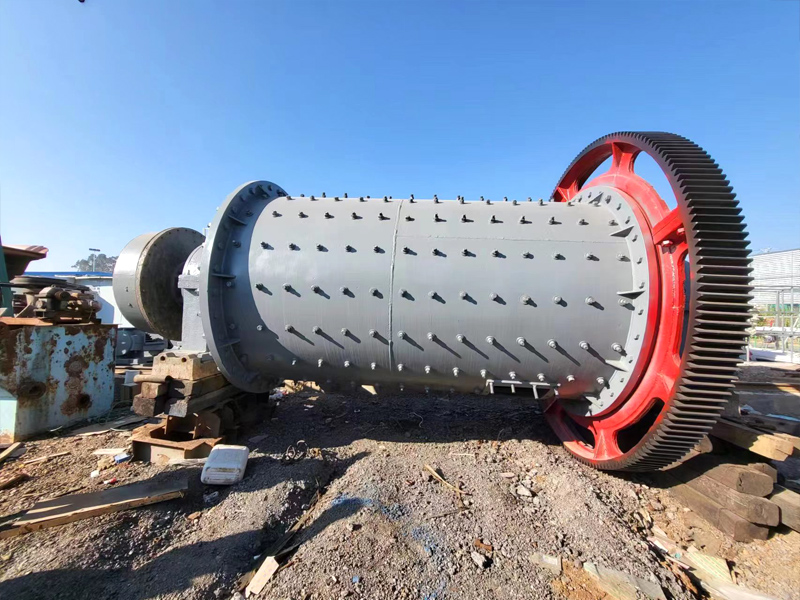

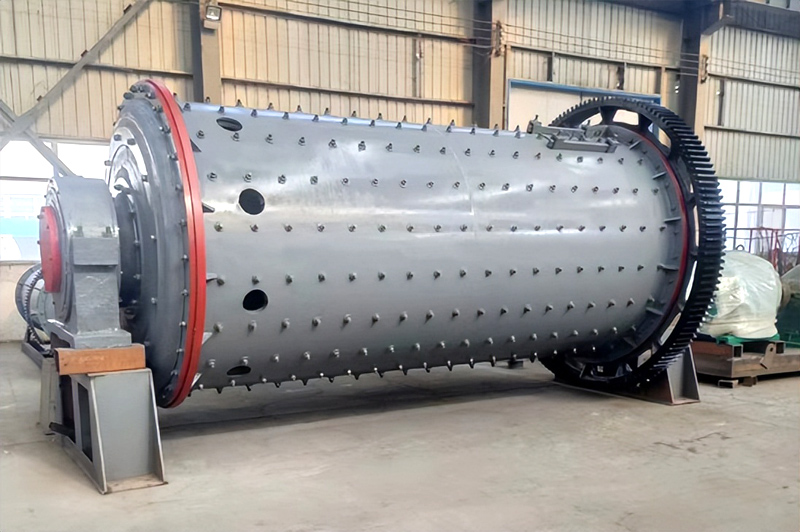

球磨機實拍圖

產品性能

工作原理

球磨機的主要由給料部、出料部、回轉部、傳動部等幾部分組成，其中重要零部件包括：筒體、端蓋、軸承和傳動大齒圈等。球磨機主機部分包括筒體，筒體內鑲有用耐磨材料制成的襯，還有能承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機和傳動齒輪，三角帶等。

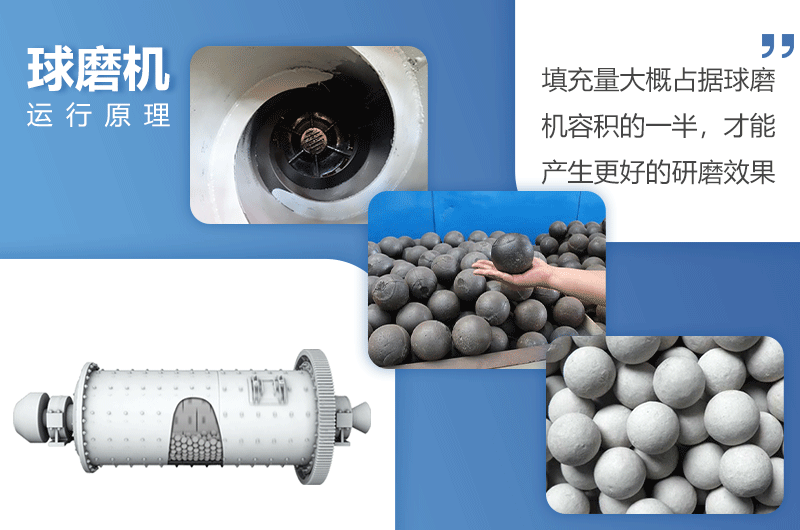

球磨機筒體內裝入直徑為25-150mm的鋼球或鋼棒，稱為研磨介質，其裝球量應為整個筒體有較容積的25%-50%更為合理。筒體兩端的端蓋利用螺釘與筒體端部法蘭相連接，端蓋的中部有孔，稱為中空軸頸，中空軸頸支承在軸承上。另外，筒體上還固定有大齒輪圈。在驅動系統中，電動機通過聯軸器、減速器和小齒輪帶動大齒輪圈和筒體，緩緩轉動。當筒體轉動時，研磨介質會隨筒上升到一定高度，然后呈拋物線落下或?yàn)a落而下，從而完成部件間的配合運作。

物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝各種規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

技術參數
