產品介紹

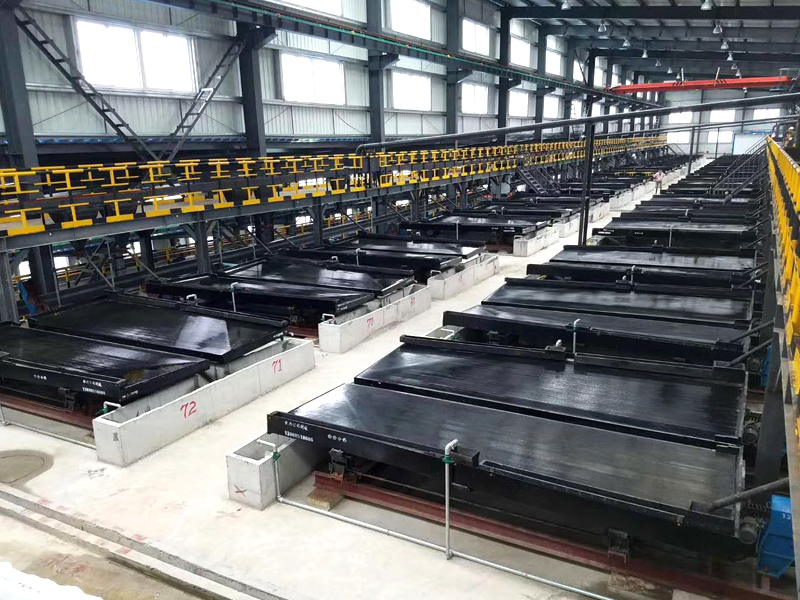

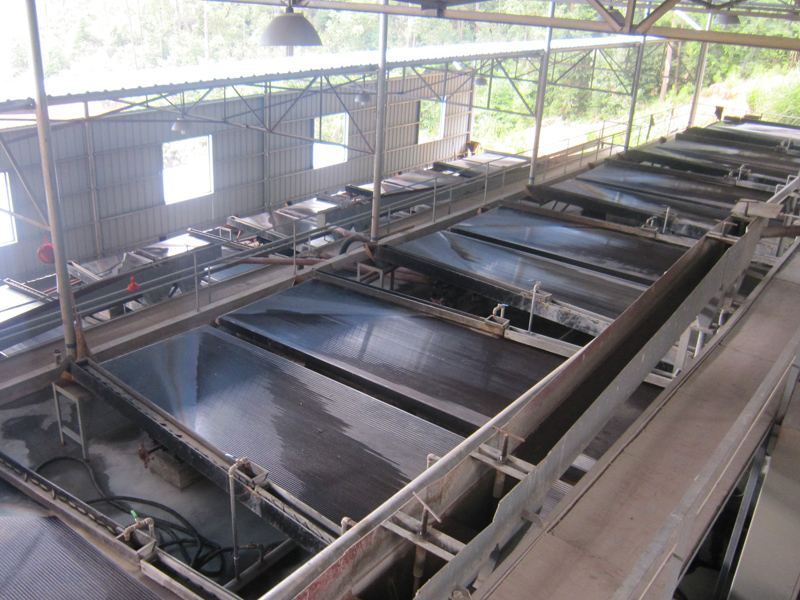

搖床是用于選別細粒物料的重力選礦設備，可以使礦粒按其密度和粒度不同，沿不同方向運動，并從給礦槽開始沿對角線呈扇形展開，依次沿床面的邊沿排出、排礦線長，能精確地產出多種質量不同的產物。選礦搖床具有操作簡單、富集比高、選別效率好和物料回收率高等特點，與傳統工藝相比，具有不用藥劑、耗能低、便于管理等優點。主要用于2-0.02毫米礦砂及礦泥級別的鐵、錳、金、鎢、鉛、錫、鉻、鈦、鉍、鉭等有色金屬、黑色金屬以及稀有貴金屬礦物的粗選、精選、掃選等不同的選礦作業；另外還有選別在4-0.02毫米的硫鐵礦；適當改換床條型式可用于選別末煤和煤泥以及粗砂、細砂、礦泥等不同粒度的物料。

產品性能

工作原理

搖床主要是由電動機、調坡器、床頭、床面、水槽、礦槽、來復條等部分組成。電動機帶動皮帶驅動皮帶輪轉動，曲軸旋轉搖桿在皮帶輪的轉動作用下進行上、下運動，曲軸旋轉搖桿連接床面，物料由床面一角的給料槽輸入，同時水槽開始供給橫向水流，曲軸旋轉搖桿向下運動時，床面內彈簧受到肘板和往復桿的后推力壓縮，床面作后退運動，當曲軸旋轉搖桿向上運動時，彈簧受張力促使床面向前運動，在床面上的物料在重力，水流沖擊力和床面往復作用力的作用下按照自身的比重和粒度進行分層選別，比重和粒度不同的物料沿運動方向呈扇形分流，分別獲得精礦和尾礦，從而實現搖床的選礦作業。

技術參數
